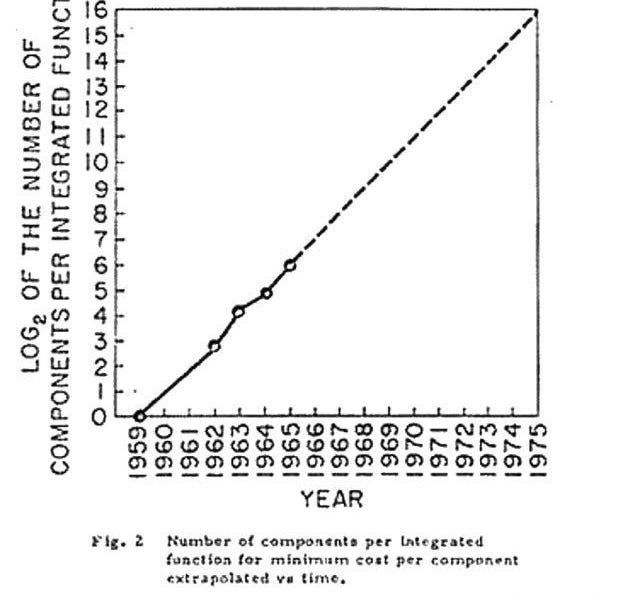

Знаменитому закону Мура, десятки лет двигавшему прогресс в IT, грозит кризис, говорят эксперты. Его базовый принцип — удвоение числа транзисторов на чипе каждые ~2 года — упирается в физические и экономические пределы. 🧠💥 Уже сейчас создание новых техпроцессов требует астрономических затрат, а квантовые эффекты на наноуровне ставят под сомнение саму возможность дальнейшей миниатюризации. Что это значит для нас? Замедление скачков производительности процессоров, рост цен на топовые чипы и поиск альтернативных путей развития — от оптических вычислений до новых архитектур. Эпоха гарантированного экспоненциального роста подходит к концу. 🤔💻

---

Исчерпывающий анализ кризиса масштабирования полупроводников

Экспертный лид: Кризис экономики и физики

Закон Мура — двигатель технологической революции последних 60 лет — столкнулся с непревзойденным сочетанием фундаментальных физических барьеров и экспоненциально растущих экономических диспропорций. Современные 2-нм техпроцессы достигли практического предела фотолитографии (EUV/High-NA EUV), столкнулись с квантовыми эффектами на уровне единиц нанометров, а стоимость строительства фабрики (Fab) превысила $100 млрд. По прогнозам, через 10 лет стоимость одной фабрики приблизится к $500 млрд, сократив количество игроков рынка до критического минимума. Этот анализ раскрывает технические, технологические и экономические механизмы кризиса, альтернативные архитектуры (GAAFET, CFET, черепичная компоновка), перспективы дефект-толерантных производств и фундаментальные ограничения на пути дальнейшего масштабирования.

Технологический ландшафт: От нанометров к ангстремам

Фикция нанометровых метрик

Современные обозначения техпроцессов (3нм, 2нм, 18A) утратили прямую связь с физическими размерами транзисторов. Для 2нм узла реальная плотность составляет 200-250 млн транзисторов/мм², что эквивалентно площади 4000-5000 нм² на транзистор (квадрат ~60-70 нм на сторону). Расстояние между затворами (gate pitch) составляет 30-40 нм. Это следствие перехода от планарных транзисторов (до ~2010 г.) к FinFET (2012-2025), а ныне – к GAAFET/RibbonFET, где ключевые геометрические параметры не имеют прямой аналогии с устаревшей метрикой.

Эволюция литографии: EUV и пределы оптики

Основной инструмент миниатюризации — фотолитография — достиг технологического плато:

• EUV (Extreme Ultraviolet, 13.5 нм): Заменила мультипаттернинг, но обладает экстремальной сложностью. Использует лазерную генерацию плазмы олова для создания излучения, требующего вакуума и специализированной оптики (зеркала Брэгга). Энергоэффективность —
• High-NA EUV: Новое поколение ASML с увеличенной числовой апертурой (High Numerical Aperture), снижающей разрешение до ~6-7 нм за счет усложнения оптической системы.
• Барьеры:
  1. Длина волны: Дальнейшее снижение требует перехода к мягкому рентгену (
  2. Фоторезисты: Полимерные резисты неработоспособны ниже 5-7 нм. Альтернативы (металлооксидные, химически усиленные) имеют свои фундаментальные ограничения на атомарном уровне.

Архитектурная эволюция транзисторов: FinFET → GAAFET → CFET

Преодоление квантовых эффектов потребовало сложных 3D-структур:

Тип транзистора	Принцип работы	Сложность производства	Статус
FinFET (2012-2025)	Затвор облегает 3 стороны кремниевого «плавника» (fin)	Высокая (резкое усложнение vs. планарных)	Замена на GAAFET
GAAFET/RibbonFET (c 2025)	Затвор окружает наноленту/нанотрубку со всех сторон (Gate-All-Around), часто со stacking	Экстремальная (многослойное формирование, точное выравнивание, изоляция)	Внедрение на 20A/18A (Intel), N2 (TSMC)
CFET (Complementary FET)	Стэкинг PMOS поверх NMOS транзисторов в одной структуре	Прорывная (требует новых материалов и процессов)	Исследовательская стадия, ~2028+

Каждый переход резко увеличивает количество технологических этапов, снижая выход годных и повышая стоимость.

Экономика катастрофы: Цифры и прогнозы

Экспоненциал затрат

• Стоимость Fab: $2-4 млрд (1998) → $100+ млрд (2025) → прогноз $500 млрд (2035).
• Количество ведущих производителей: ~40 (2000) → 2-3 (TSMC, Samsung; Intel на грани) →
• Фотомаски: $0.5M (90нм) → $1M (28нм) → $10M (7нм) → $40M (3нм). Для малого тиража (10,000 чипов) маски добавляют $4000/чип.
• EUV-машины: $150M+, High-NA EUV — $350M+.

Побочные эффекты: Частота, энергопотребление, охлаждение

Смерть масштабирования Деннарда (Dennard Scaling) в ~2006 г. привела к:

• Застою частот: 1 ГГц (2000) → 4-6 ГГц (2025) вместо прогнозируемых 10 ГГц к 2010.
• Росту TDP: Мощность процессоров достигла 300-500 Вт, потребовав сложных СЖО-систем.
• Утечкам тока: Туннельные эффекты на малых размерах создают паразитные токи, повышая статическое энергопотребление.

Попытки оптимизации: High-Risk/Low-Reward

• Backside Power Delivery (Intel PowerVia): Разделение силовой и сигнальной разводки путем размещения питания на обратной стороне кристалла. Сложная технология (сверление миллионов vias через кремний), высокий риск брака, ограниченный выигрыш.
• Chiplets/2.5D/3D Packaging: Разделение большого кристалла на меньшие («чиплеты») с последующей сборкой. Экономит выход годных, но добавляет сложность проектирования и стоимость упаковки, создает проблемы с задержками межсоединений.

Альтернативные пути и будущее полупроводников

Радикальные подходы к производству

• Дефект-толерантные архитектуры: Процессоры/память со встроенной избыточностью блоков и возможностью отключения дефектных участков. Позволит использовать фабрики с большим процентом брака, снижая стоимость (аналогично NAND Flash).
• Вертикальная интеграция и упрощение: Переход от экосистемы с десятками поставчиков (ASML, Lam, TEL) к вертикально интегрированным компаниям, контролирующим весь цикл. Сокращение сложности ПО (миллиарды строк кода в EUV-машинах — потенциально устранимая проблема).
• DIY/Стартап Fabs: Демократизация начальных этапов литографии. Пример: создание фабрик уровня 90-х годов в гаражных условиях. Современные технологии (лазеры, ПО, материалы) могут ускорить «повторное прохождение» пути.

Изменение моделей потребления

• «Рынок подержанных компьютеров»: Замедление производительного прироста сделает актуальным долгосрочное использование высокопроизводительных систем и их перепродажу (аналогично автомобилям премиум-класса).
• Фокус на архитектурные инновации: RISC-V, специализированные ускорители (AI, график), оптимизация ПО (компиляторы, фреймворки) вместо ставки только на масштабирование.

Экспертное заключение: Мир после закона Мура

Прогноз Гордона Мура всегда был экономическим, а не физическим. Реальная угроза — не размер атома кремния, а невозможность найти инвестиции в $500 млрд для гипотетической фабрики 2035 года и клиентов, способных оплатить фотошаблоны за $100M. Текущий кризис — результат наложения множества барьеров:

1. Физика: Атомарные размеры, квантовые эффекты, барьеры фоторезистов и EUV.
2. Технология: Экспоненциальный рост сложности GAAFET/CFET и литографии.
3. Экономика: Неуправляемый рост стоимости фабрик, масок, оборудования.
4. Рыночная концентрация: Критическое сокращение количества игроков.

Путь вперед лежит не в попытках любой ценой продлить закон Мура, а в радикальном переосмыслении:

• Архитектура: Принятие дефект-толерантности, специализация, черепичная компоновка.
• Производство: Упрощение процессов, вертикальная интеграция, стартап-фабрики.
• Экономика: Долгоживущие системы, перепродажа, фокус на соотношении производительность/энергоэффективность/стоимость владения.

Эпоха «легкого» масштабирования закончилась. Начинается эра инженерной изобретательности, экономической дисциплины и фундаментальных инноваций за пределами кремниевой дорожки.
